Freio a disco na Traseira

Nessa postagem vou descrever os passos e dificuldades que eu encontrei nessa atualização.

Primeiramente eu comprei um Kit , até ai bacana legal ... mas não recomendo o local que eu comprei pelo seguinte motivo:

A entrega e etc fui tudo certo porem não instalei no carro logo de inicio eu demorei uns 6 meses até ter tempo e comprar as demais peças como pastilhas retentores rolamento etc,  pois aproveitei e troquei tudo... Eis que quando fui instalar notei que as peças em si estavam em péssimo estado, salvo somente o suporte da pinça e o cubo com o disco que apesar de eu usar sei que estão muuuuito gastos, vou precisar trocar em breve, só para ter uma ideia as pinças estavam todas emperradas enferrujadas tive que literalmente comprar outras mas devido ao tempo que demorei para constatar isso não tenho como que reclamar...  Restou resolver a bucha...

Bom com todas as peças em mãos vou resumir o esquema de desmontagem e montagem sem citar os quase mais 5 meses que demorei para conseguir fazer funcionar ou seja ao total essa "mudança" digamos assim levou um ano para ser concluída.

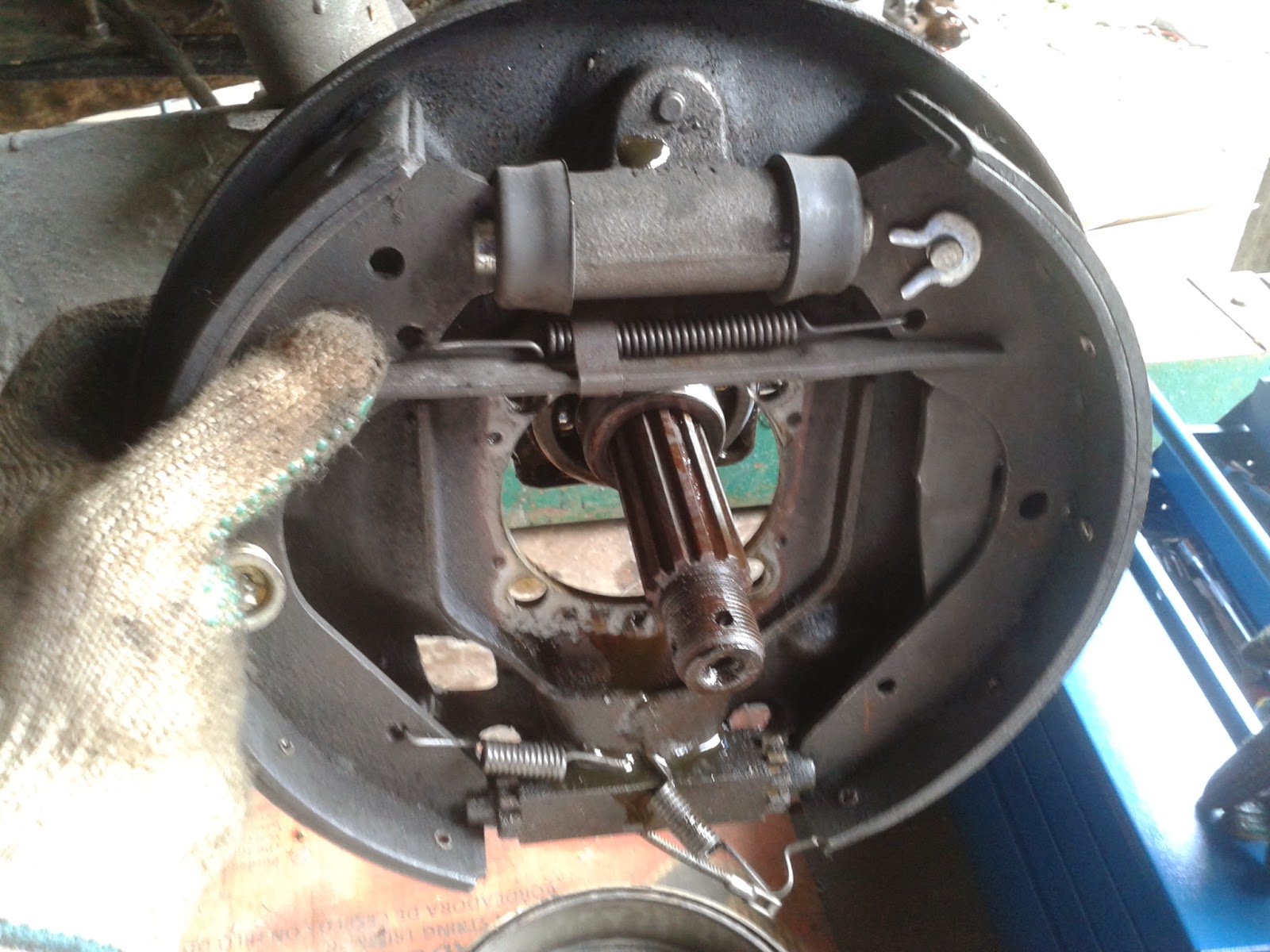

Bom sem mais delongas comecei com erguendo o carro no macaco e a desmontagem das rodas, apos isso a foto abaixo mostra o sistema de freio a tambor:

Desmontando a "panela" e sacando a cupilha  com a chave allen e a porca, temos abaixo dela a cubo de roda:

Sacado o cubo de roda fora temos já a guarnição do retentor e podemos começar a desmontar o freio a tambor:

Nas fotos acima removendo o cabo de freio de mão e as molas , abaixo removendo o sangrador e o duto do fluido de freio:

Apos isso removemos os 4 parafusos da capa do retentor e na sequencia de três fotos abaixo sacamos ele fora:

Uma dica aproveite para desobstruir o canal de saída de óleo em caso de vazamento do retentor conforme as duas fotos abaixo(eu usei um arame de solda acetileno rígido):

Temos então o rolamento traseiro:

Agora podemos remover os sistema original :

Abaixo a foto do kit de retentor de roda traseiro e a especificação:

bom com tudo removido eu aproveitei para trocar o rolamento de roda traseiro mas isso fica para outra postagem que poderá ser conferida no blog.

Apos isso começamos com a montagem primeiro o suporte da pinça, depois no suporte do retentor vai o retentor dentro, que deve ser colocado com cuidado, e pode usar o velho para bater com o martelo e fazer ele ir encaixando suavemente, vai o anel e a junta.

Encaixa e colocamos os 4 parafusos, note que no caso a posição da capa do retentor precisou mudar devido ao formato do suporte da pinça:

Apos isso montei o cubo com o disco que ja veio preso formando uma peça, colocamos a porca e cupilha de volta, prendi a pinça no suporte ja com as pastilhas ,os dutos do freio no caso da pinça um flexível  e por fim  o cabo do freio de mão.

Apos a montagem observe se não há nenhum vazamento e se esta tudo encaixado corretamente sem folgas ou vibrações e efetuar a sangria.

Na foto acima foi a primeira montagem com a pinça defeituosa, fui em busca das pinças boas e aproveitei para pinta-las com spray primeiro a limpeza uma lixada de leve depois primer e a cor desejada:

Deixei secando por uns 3 dias e efetuei a nova montagem e nova sangria:

Mas logo de inicio percebi a necessidade de remover o batente pois estava estrangulando o flexível de freio poderia ter optado também por torneá-lo de forma melhor mas como meu carro não alcança o limite de curso optei por remover, demonstrado nas três fotos abaixo:



Perceba que a pinça entra justinha nessa posição:

Abaixo a sequencia de fotos que mostram o resultado final, notei que a posição nao ficou 100% alinhada mas acredito que isso seja por conta da qualidade do suporte mas no caso tendo contato com o disco acredito que não cause um  grande problema apenas um consumo irregular de pastilha e disco mas levando em conta peso do caso , pouco uso etc , vou descobrir no uso se isso vai acarretar algum problema

Vista inferior já com a roda no lugar:

Vídeo do sistema rodando:

Bom foi isso , a frenagem ficou muito boa não exagerei nos testes pois sei que o freio está assentando.

As considerações finais são: muito cuidado com os kits verifique as pinças tem que correr livres mesmo na mão e as qualidades das peças como diâmetro do disco etc (o meu esta muito fino(4mm) sinal de muito uso) , As pinças que utilizei me informaram ser de tempra/marea o cabo do freio de mão foi comprado como sendo do marea os dutos de freio são padrão volks para (gol/santana/sav).

é isso ! vlw! qualquer coisa comentem.

Km atual aprox 93.000
